分析
想要解答這個問題,首先我們要談一下地線和漏電開關在安全保護中的作用。

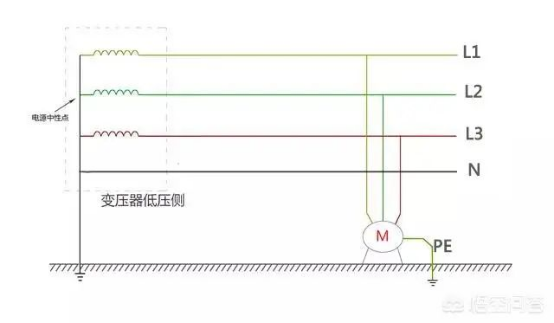

農村一般用的是TT供電系統,如下所示
從上圖可以看出:在TT供電系統中,變壓器分別引出L1、L2、L3、N四條線,但是并沒有引出地線。
哪個村需要用電,那么供電公司就把變壓器引出的4條線通過電線桿引至各家各戶附近。如果張三家里需要單相電,再?gòu)碾娋€(xiàn)桿上并聯一根火線和零線,再經過電表進入到張三家里,這個時候是沒有地線的。
一般家庭的用電設備都是單相設備,只要接上零火線就能正常工作,地線看起來要不要無所謂。但是當單相設備發生漏電時,那么設備的金屬外殼就會帶上220V電壓,人觸摸到金屬外殼就相當于直接觸摸到火線一樣。后果當然就不用講了....

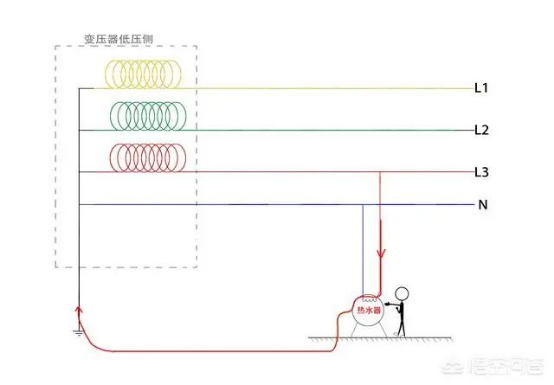

那如果有接地線,又會怎么樣呢?我畫了一個電流方向示意圖

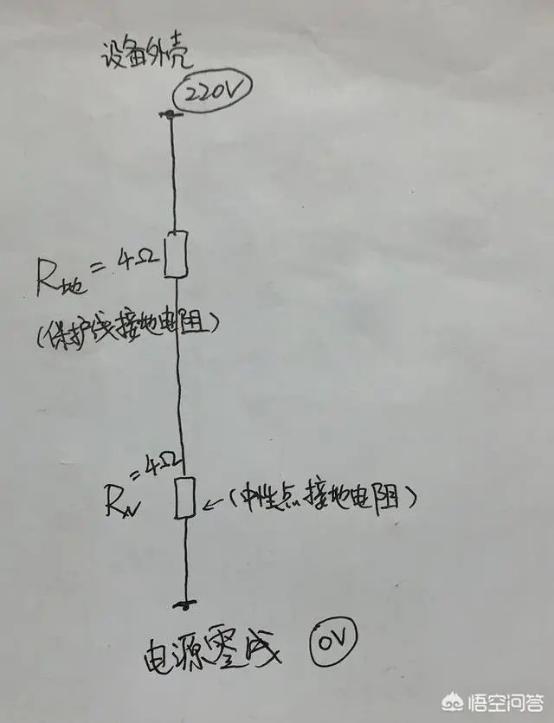

把它轉換成電路圖,如下所示:

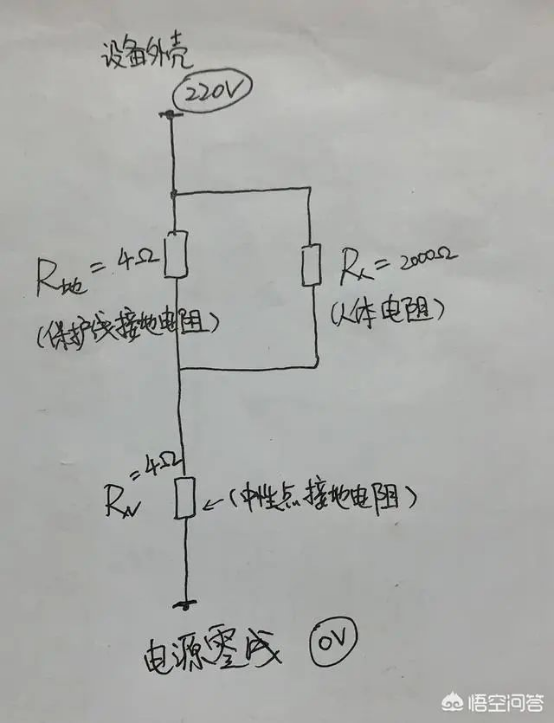

從上圖我們可以看出:在有地線的情況下,當單相設備發生漏電時,電流從設備外殼出發,通過PE線接地電阻,通過變壓器中性點接地電阻回到電源零線。此時,接地電阻和中性點接地電阻串聯,各分一半的電壓。那么設備對地電壓由原來的220V降低到110V,也就是將近一半的電壓,大大減少危險性。
雖然有了接地以后,可以大大減少觸電的危險性,但是110V依然屬于危險電壓。所以在TT系統中依然需要采用漏電保護裝置。
如果直接采用漏電保護裝置,不用地線,那可不可以呢?當然是可以的。
當設備發生漏電時,漏電開關會直接切斷電源。但是漏電開關一旦失效,人觸摸到漏電設備外殼,那將是非常危險的。
總結
家里沒有地線,設備一樣能正常工作,漏電開關也能起到漏電保護作用。但是漏電開關一旦失效,這是很危險的。所以,最好搭配接地保護線一起使用。另外,為了能及時發現漏電開關失效,我們要定期按一下漏電開關上的試驗按鈕。在入戶線沒有地線的情況下,為了安全起見,我們可以自制一個接地保護線。
