情況1. 總開關是空氣開關
如果總開關是空開,零線和地線短接,不會跳閘。因為零線和地線電壓幾乎相等,它們短接以后電流非常小,達不到空開跳閘的電流。

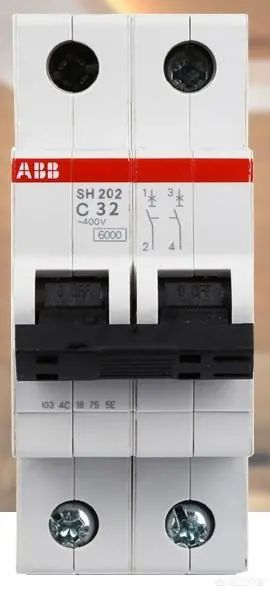

空開式樣如圖所示:
情況2. 總開關是漏電開關
如果總開關是空開,零線和地線短接,會跳閘。

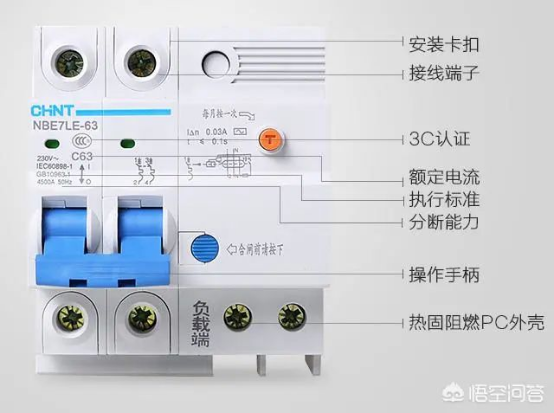

漏電開關如圖所示
漏電開關的原理
漏電開關是通過檢測開關的零火線的電流是否一樣大,如果兩根線電流相差超過漏電開關跳閘電流,那么漏電開關就會動作。

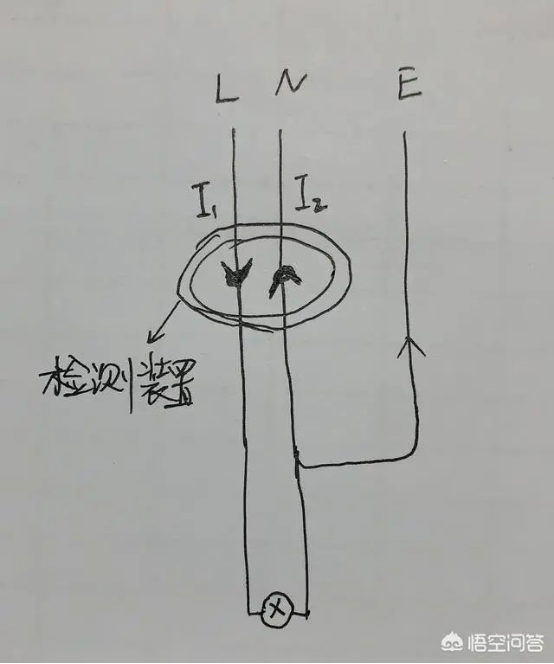

如下所示:
正常情況下,電流從火線通過燈回到零線,火線和零線電流相等。但是如果把零線和地線接在一起,由于零線和地線之間存在電壓,所以會有一部分電流從零線流向地線。此時通過檢測裝置的零火線電流就會不相等,當他們的差值超過漏電開關跳閘電流,開關就會斷開。
簡單的講,零地線短接、漏電開關跳不跳閘,主要取決于零線電壓。而零線電壓又取決于三相負荷是否平衡,所以零地線短接、漏電開關跳不跳閘,取決于三相是否平衡。
當三相負荷不平衡時,零線電流大、電壓高。如果零地線短接,從零線到地線的電流大,漏電開關就會跳閘;反之,三相負荷平衡時,零線電壓低,如果零地線短接,從零線到地線的電流非常小,漏電開關不會跳閘。
